1、概述

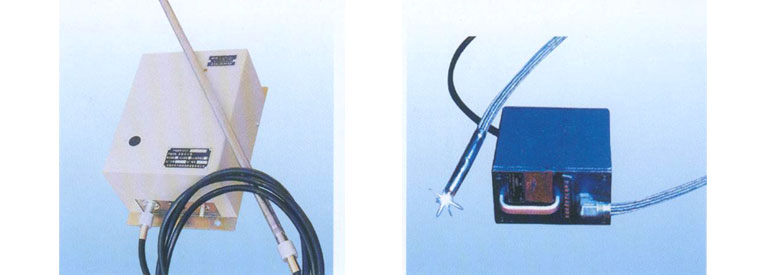

WGD型高能点火装置为我公司开发研制的新型高能点火装置，它由高能点火器、高压屏蔽电缆及点火枪（导电杆及半导体电阻的组合件）三大部分组成完整的装置。
该装置可直接点燃天然气、液化石油气、煤油、柴油、重油、渣油等与空气混合之气体。它的抗污能力强，能在水、乙醚、酒精中打火，在发火端结焦的状况下仍能可靠的打火。
由于该装置点火可靠、寿命长、广泛地应用于电力、华工、航运、陶瓷、纺织等行业的燃烧设备的点火、其性能优于高压间隙点火。
本公司设计了交流式、直流式、安装式和便携式等多种规格的点火装置，供用户选择。
2、工作原理
该装置的工作原理是将AC220±10%的电源输入高能点火器，通过电气元件的匹配组合，将电压升至2500V，放电管放电、经高压评比电缆、点火导杆送到半导体电阻间隙打出火花、点燃混合气体或雾化油。 |
3、主要技术参数
WGD型高能点火装置的主要技术参数见表，点火枪及电缆的规格根据设计院及用户的要求确定。 |
参数\型号 |
WGD-6 |
WGD-12 |
WGD-20 |
WGD-30 |
火花能量（J） |
6 |
12 |
20 |
30 |
输入电流（A） |
1.0 |
1.5 |
3 |
6 |
工作电压（V） |
AC220±10% |
AC220±10% |
AC220±10% |
AC220±10% |
输出电压（V） |
2500 |
2500 |
2500 |
2500 |
火花频率（Hz） |
14 |
14 |
14 |
16 |
|
燃油类型 |
原油
轻油 |
原油
重油 |
原油、化工重油
雾化渣油 |
重油
雾化渣油 |
4-1

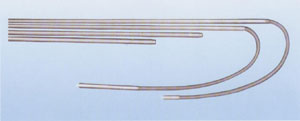

导电杆及高能半导体电阻的组合体俗称点火枪，它的结构形式分直杆式和挠杆式。每种形式又分为整体和分体式（及枪杆和枪头为可拆连接式）。点火枪可按用户要求特殊定做。 |
 |
|
4-2

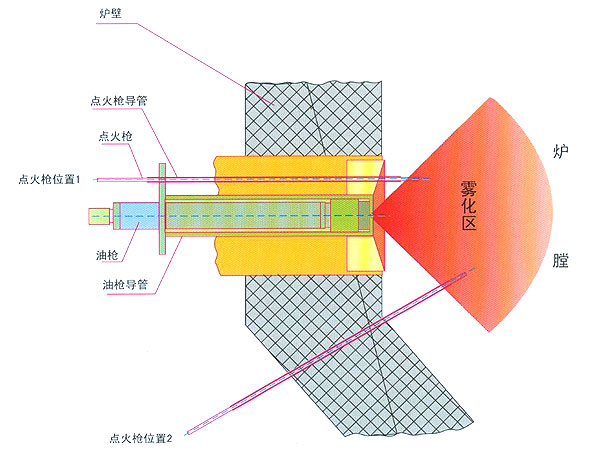

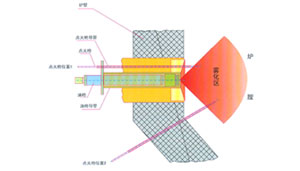

点火枪安装位置如下图 （点击放大） |
 |
|
|
