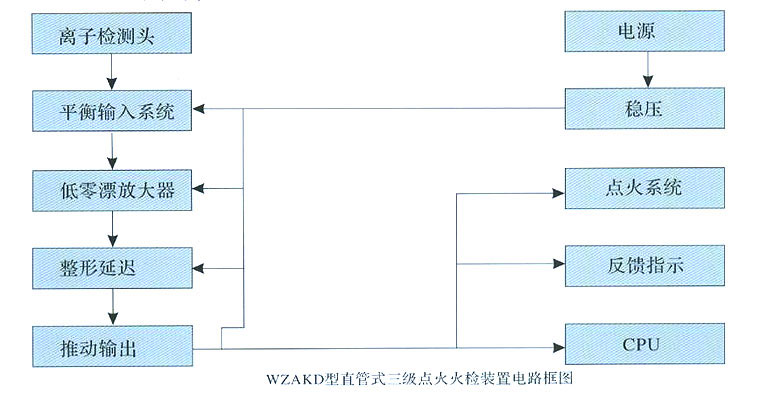

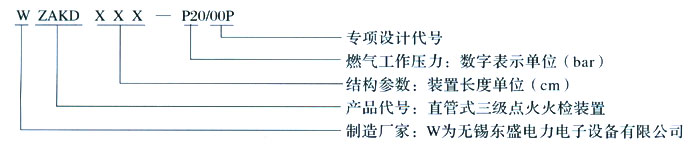

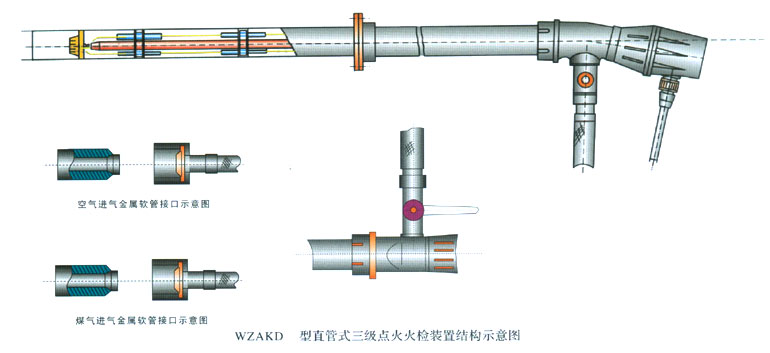

您现在的位置是：>>二、三级点火装置（WZAKD） 　　WZAKD型直管式三级点火火栓装置和软管式三级点火火栓装置是我厂参照西德技术与哈尔滨锅炉厂联合开发研制的新产品。该产品特别适用于各种国产型、引进型300MW以上的大机组，直吹式锅炉燃烧器，CE锅炉摆动式燃烧器的点火和大中型钢铁联合企业的高炉点火。其火焰检测控制部分可以与各种国产型、引进型FSSS系统接口匹配，为发电厂、钢厂燃用的重油、渣油、煤气等劣质燃料提供可靠的点火检测装置。 　　该装置具有热释放能量大，引燃可靠，使用维护方便等特点。它主要适用于电站锅炉和钢厂高炉启动点火及火焰检测，深受用户欢迎。 1、型号标准 2、技术参数 　　燃料类型 　　液化石油气、天然气、焦炉煤气、火煤气、高炉煤气混合气等 　　火焰长度（mm） 　　600-1100（可调） 　　点火器管竟径（mm） 　　50-60 　　空气进气口口径 　　1"（可旋转90°） 　　燃气进气口口径 　　3/4" 　　释放热功率 （KW） 　　150 　　工作温度（℃） 　　变压器部位：0-+80℃ ，点火管部位： ≤ 500 ℃ 　　工作电压（V） 　　220V 50HZ 　　点火时间（S） 　　每次点火时间< 120"（连续可调） 　　耗电功率（W） 　　点火变压器为100W，放大器为3W 　　火焰喷咀温度（℃） 　　1100 　　燃气压力（mmH20） 　　200-800可调 　　燃气流量（m³/h） 　　18 　　空气流量（m³/h） 　　50 　　空气压力（mmH20） 　　400-800可调 　　保护等级 　　IP54 　　电源连接方式 　　插头插座 　　点火器放电形式 　　高压拉弧 3、装置组成 　　WZAKD型装置的构造，组成如下： ●机体组件 　　机体组件有控制器壳体、变压器壳体、连接座、外管、大螺母、喷火管(含分焰管)等部件组成。 ●燃气、空气供给系统 　　该系统有燃气软管、空气软管、空气调节伐、燃料调节伐、燃气管及燃气喷咀等部件组成。 ●点火系统 　　该系统包括控制箱、绝缘瓷管、点火变压器、点火正负电极、瓷管支架等部件组成。 ●火检系统 　　该系统有火检探头、导电杆、燃烧器检测管等部件组成。 4、火焰检测 　　火焰检测的工作原理是将带一定电压的电极在火焰的作用下产生微量离子流，经过放大、整形、滤除干扰，从而形成控制信号在控制箱上显示火焰燃烧的实际状况。为控制燃烧的相关设备提供依据。 　　火焰检测由离子检测头正负平衡式输入系统、放大器等部件组成。其电路框图见下图。 　　该系统采用正负平衡式输入方法，消除了火检头部积炭污染或受潮绝缘度下降等造成误动作。采用多增益低零漂放大器、数字式整形及延迟电路，使输出稳定无抖动，无中间状态，使工作可靠。
