1、概述
油枪及点火枪推进装置是点火程控的执行机构之一。其主要任务是在锅炉点火时，将油枪、点火枪送入炉膛，完成点火后再退出。

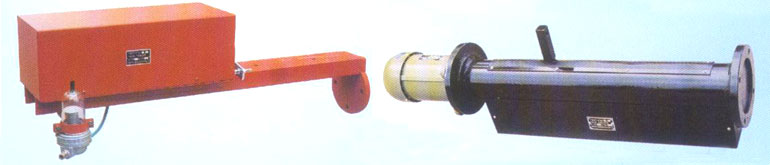

WTJ型推进装置经我厂多年的研制、改进，现已形成系列。主要形式按驱动方式有气动、电动两类，按组成形式分为单体和组合两种。产品分别按上述形式进行不同的组合以满足各种工况的要求。

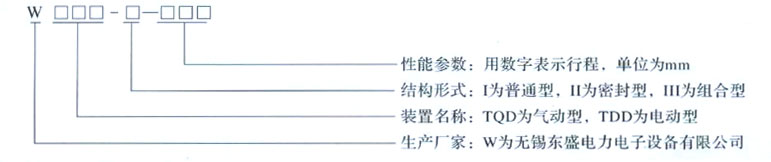

2、产品型号及技术参数 |
|
项目 |
型号 |
|
TDD |
TQD |
|
I |
II |
III |
I |
III |
|
电源电压 |
AC380 |
∕ |
|
行程（mm） |
300-500 |
300-500（200-1000） |
|
动力 |
电动 |
气动 |
|
气源压力（Mpa） |
∕ |
0.4-0.8 |
|
安装方式 |
法兰/底座 |
法兰/底座 |
|
电磁阀 |
电压（V） |
∕ |
AC220V |
|
钢管接头 |
∕ |
G1/4" |
|
行程开关 |
电压（V） |
AC220V |
AC220V |
|
电流（A） |
3A |
3A |
|
气缸直径（¢） |
∕ |
点火枪用¢40、油枪用¢63、¢80 |
|
| 3、典型产品结构图 |
|
| WTDD-Ⅲ-300型组合式电动推进器 |
WTQD-Ⅲ-300型组合式气动推进器 |
| 4、推进器选型 |
选型原则：
1、在现场条件允许的情况下，优先选用气动推进器，因其便于维护，故障率低。建议选用组合推进器，结构紧凑，运动精度高。
2、选择推进行程时，在空间允许的情况下，尽量取大一点，以减小设备的受热损坏。我厂除提供常规产品外，还可根据用户的需要进行各种推进执行机构的设计、制造，因此用户在选型前可以同我厂取得联系。
3、组合式油（气）燃烧装置作为一个整体产品，可以参阅后面选用。 |
|
