1、产品概述
　　WHT系列火焰检测器是电站锅炉等大型燃烧设备炉膛安全监控系统的关键装置。该装置根据火焰的物理特性对燃烧工况进行检测，当火焰燃烧状态不满足正常条件或熄火时，可按一定方式给出信号，以作为故障报警或炉膛安全监控系统(FSSS)的逻辑判断条件。

2、型号与技术参数
　　WHT系列火焰检测器，根据不同的使用场合和不同的光谱特性分为离子式、可见光式、紫外光式及红外光式四大类，每种火检装置均由探头、检测电缆和信号处理器组成，型号标注如下：

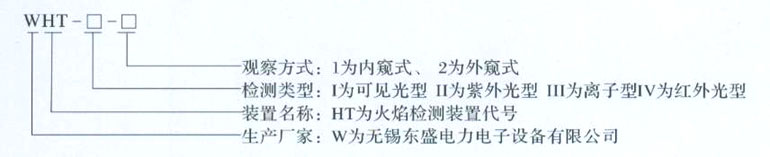

2.1、型号
2.2、技术参数
项目
型号
WHT-I
WHT-II
WHT-III
WHT-IV
类型
可见光
紫外光
红外光
离子型
灵敏度(ws)
≥100LX
≥100LX
≥100LX
≥50WA
响应时间(s)
着火≤1s，熄火2s
着火≤1s，熄火2s
着火≤1s，熄火2s
<1s
探头工作环境温度
80℃（风冷）
同式
同式
≤1000℃
信号输出
方式
二组常开/常闭无原触点
二组常开/常闭无原触点
二组常开/常闭无原触点
二组常开/常闭无原触点
容量
AC220，50HZ 3A
AC220，50HZ 3A
AC220，50HZ 3A
AC220，50HZ 3A
探头长度(m)
按需要
按需要
按需要
按需要
电源电压(V)
AC220±V10%，50HZ
AC220V±10%，50HZ
AC220V±10%，50HZ
AC220V±10%，50HZ
电源功耗(w)
<10
<10
<10
<10
故障灵敏度(w)
╱
╱
0-500k
0-500k
检测电缆长度(m)
150
150
150
150
检测火焰
燃油、燃煤
燃油、燃气
燃油、燃气
燃油、燃气
检测时间
长期连续
长期连续
短期暂停
长期连续
波长
λ=400-750mm
λ=200-400mm
/
λ=750-1100mm
处理箱环境温度
≤50
≤50
≤50
≤50
冷却风
流量(m³/min)
1.9
0.4（风温≤50℃）
0.4
0.4
入口处
压力差(mmH20)
≥250
≥200
≥200
≥200
