1、系统概述
　　锅炉炉膛安全监控系统，简称．FSSS(Furnace Safeguard Supervisory System)，是

保证锅炉安全运行的重要系统，它 在锅炉启动，运行及停止的各个阶段，连续地监测锅

炉的有关运行参数，根据防爆规程规定的安全条件，不断地进行逻辑判断和运算，通过相

应联锁装置使燃烧设备按照既定程序完成必要操作，避免爆炸性的空气——燃料混合物在

炉膛及烟道内积聚，并在出现危及锅炉安全的工况时，迅速切断进入炉膛的所有燃料，防

止炉膛爆炸事故的发生。

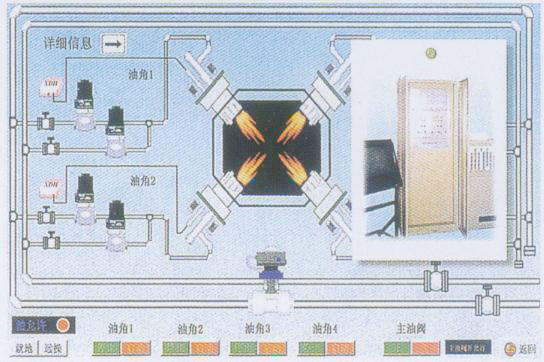

点击放大

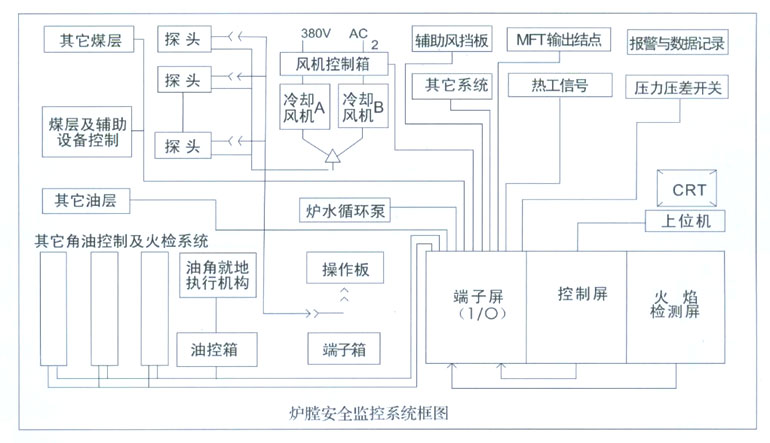

2、系统构成框图
3、系统基本功能

　　●主燃料跳闸(MFT)
　　●油系统泄漏试验
　　●炉膛吹扫
　　●燃烧器管理
　　●火焰检测及灭火保护

●报警及显示
●火焰冷却风管理
●上位机通讯
●CRT显示
4、系统配置　　可向用户配套提供下列设备：

　　●逻辑系统：逻辑控制主机、附件及电源系统
　　●逻辑控制主机(PLC)柜
　　●辅机柜及I/O接口；
　　●电源柜；
　　●操作柜；
　　●操作盘；
　　●火焰检测装置、火焰检测探头、信号处理部分及专用电缆
　　●火检柜；

●火焰冷却风系统：冷却风机、转换挡板、入口滤网、风机
　就地控制柜、压差开关；
●燃油系统：燃油压力开关、油母管跳闸阀、再循环阀等；
●炉压开关：炉膛压力高压力开关、炉膛压力低压力开关、炉
　膛压力高报警开关、炉膛压力低报警开关；
●CRT终端显示系统计算机、CRT触摸屏通迅接口和电缆。
本系统执行标准：
(1)《火力发电厂锅炉炉膛安全监控系统技术规范书》(G-RK-95-52)-----电力工业部电力规划设计总院
(2)《多燃烧器锅炉炉膛防外爆/内爆标准》(NFPA 8502)----美国国家防火协会
(3)随着有关标准的不断完善和更新，本系统将执行最新标准
5、典型锅炉系统配置
锅炉炉型
配置设备
控制系统
主机
PLC
主机柜
（台）
辅机柜
（台）
火检柜
（台）
操作盘
（台）
冷却风
系统
（套）
可见光
火检
系统
（套）
炉膛
压力
开关
（只）
CRT
显示
装置
（套）
通讯
接口
（套）
四


角


喷


燃
35T/h
根据用户要求和性能参数选型
1



1
4
8


75T/h
1
1


1
4
8


130T/h
1
1


1
8
8
1
1
220T/h
1
1
1

1
12
8
1
1
410T/h
1
1
1

1
20
8
1
1
470T/h
1
2
1

1
20
8
1
1
670T/h
1
2
1
1
1
24
8
1
1
1000T/h
2
2
1
1
1
32
8
1
1
备注
1．对于对冲燃烧、W火焰、U型火焰锅炉的系统配置，可根据燃烧器的布置方式确定各配套设备的数量。
2．衷内的设备配置也可以根据用户的要求另行设计。
本系统配置还包括点火控制系统(见上WIC系统)，需要时可以单独定货。
系统盘、柜结构参数将根据用户要求及炉控室实际情况确定。
