1、伸缩式油燃烧装置
1.1 产品概述
该装置主要用于电站锅炉的暖炉和点火，其配置一般由高能点火装置，油枪、组合推进器、稳燃罩，火检等组成，或根据用户要求取具中的几个部分组成。本装置白成一体，用接口法兰与锅炉本体连接，具有结构紧凑，安装方便，性
能优良等特点，油燃烧装置的本体、油枪及点火枪均可做为直杆式或摆动式、其油枪及点火枪示可在本体的导管中做独自的进展(伸缩)运动。

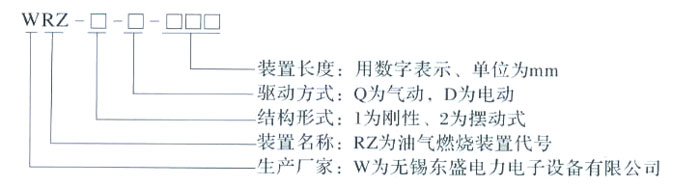

1.2 型号 |
|
| 1.3 技术参数 |
|
型号 |
名称 |
导管形式 |
稳燃罩形式 |
图号 |
|
WRZ-D1-300 |
电动组合式刚性燃烧器装置 |
刚性直管 |
旋流形、杯形、碗形 |
9-1 |
|
WRZ-Q1-300 |
气动组合式刚性燃烧器装置 |
刚性直管 |
旋流形、杯形、碗形 |
9-2 |
|
WRZ-Q2-300 |
气动组合式可摆动燃烧装置 |
带一段软管 |
旋流形、杯形、碗形 |
9-3 |
|
| 1.4 外形结构 |
|

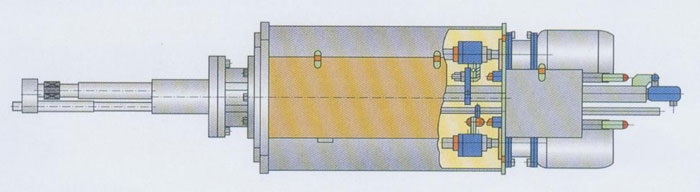

WRZ-D1-300型电动组合式刚性燃烧器装置 |
|

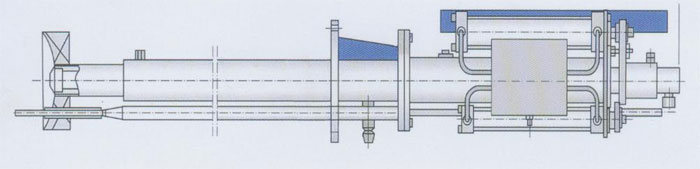

WRZ-Q1-300型电动组合式刚性燃烧器装置 |
|

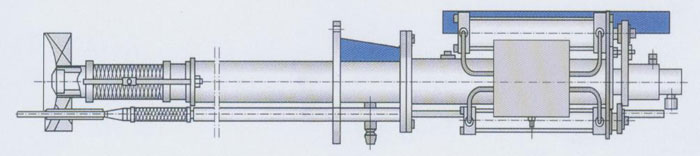

WRZ-Q2-300型电动组合式刚性燃烧器装置 |
|
