1、概述

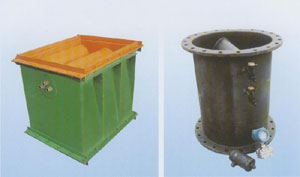

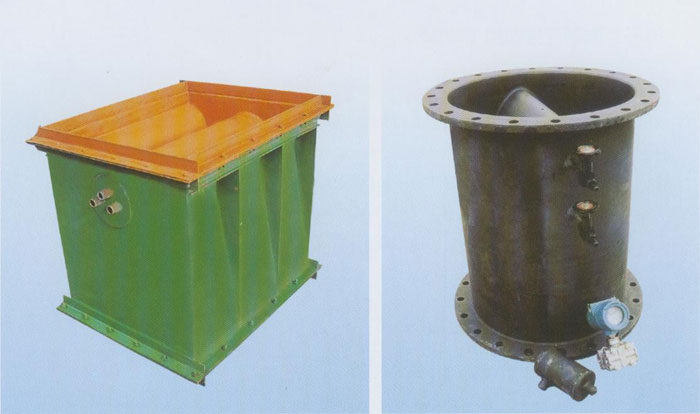

本装置是用来测量锅炉空气流量的专用装置，它可以直接安装在送风机入口和送风机与燃烧之间的冷热风道上。该装置能产生0—1000Pa或更大的差压信号，经差压变送器转换成标准电信号(0—100MA或4—20MA)，供检测或控制系统使用，实现锅炉安全经济运行。
2、特点
(1)本装置采用独特的机翼线型，能产生较大的差压信号，测量精度较高，流量误差±2％。
(2)测量装置对前后直管长度的要求不高。
(3)采用双翼或多机翼结构，装置本身长度较短，便于安装。
3、结构与原理

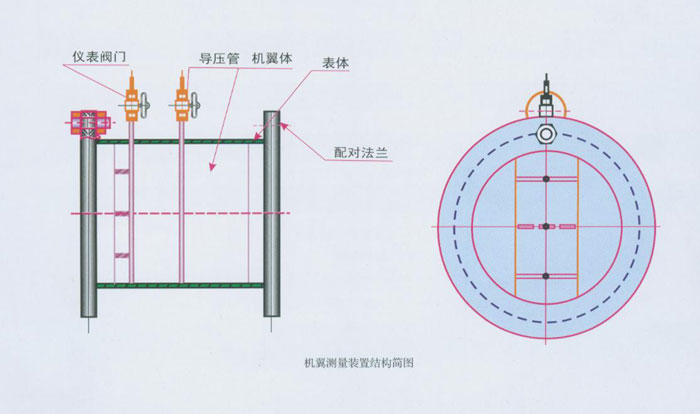

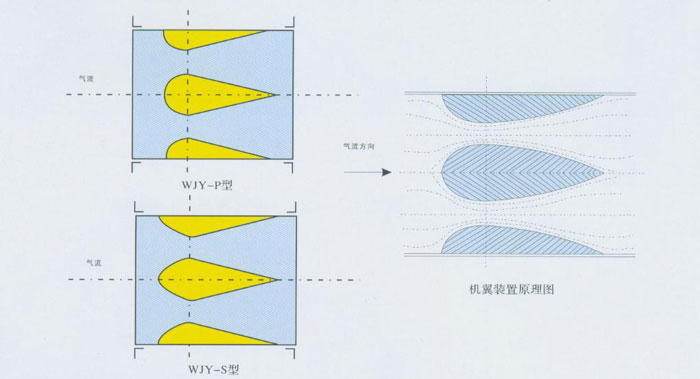

本装置是由1—2个全机翼(或多个)和两个半机翼，取样管传压管及一段矩形风道构成。装置按翼型分两种型号WJY—P型平板式翼型，它是由每测一段半圆弧型板和一段平板组成。WJY—S型三曲线式翼型，它由每侧三段不同曲率半价弧形板和一段直板组成。当气流流经机翼测量装置时，在翼型表面生产绕流，驻点A和B之间产生压差。该压差与风道内的气体流速(或流量)之间呈一定的系数关系。
|
